sabit ayaklı vinç

SABİT AYAKLI VİNÇ


Sabit ayaklı tip vinç makineleridir. Sadece kaldırma ve indirme üniteleri olan vinçlerdir. Yukarı ve aşağı olmak üzere 2 hareketlidirler. Monte edildiği yere bağımlı olarak sadece yukarı-aşağı hareketini yapan vinç olarak tasarlanmıştır. Genellikle yük asansörü olan vinç ve sabit kaldırma vinç ekipmanı için kullanılırlar. Dolayısıyla yürüyüş grubu olmayan vinç makineleridir. Bağlandığı yerde sabit olarak kalır.

standart monoray arabalı vinç

STANDART MONORAY ARABALI VİNÇ


Standart olarak yürüyüş yolu NPI profil demirinden yapılan vinç makinalarıdır. Yürüyüş grubuna göre tahriksiz şaryolu vinç makinası veya tahrik redüktörlü vinç makinası olmak üzere ikiye ayrılır. NPI demirine tahriksiz şaryo ile bağlanan tipler kaldırma ve indirme hareketleri yapan vinç makinalarıdır. İki hareketlidir. Yükün fazla ağır olmadığı el ile ileri geri hareketleri yapılabileceği durumlarda kullanılabilir. Tahrik redüktörlü tip vinç makinalarında dört hareket kaldırma-indirme ve ileri – geri hareketler kumanda ile kontrol edilir.

yandan askılı monoray vinç

YANDAN ASKILI MONORAY VİNÇ


Standart olarak yürüyüş yolu NPI profil demirinden yapılan vinç makinalarıdır. Vinç makinasının kaldırma redüktörü NPI demirinin yanında kalacak şekilde tasarlanmıştır. Standart monoray arabaya göre kanca altı mesafe artmış olur. NPI demirine tahriksiz şaryo ile bağlanan tipler kaldırma ve indirme hareketleri yapan vinç makinalarıdır. İki hareketlidir. Tahrik redüktörlü tip vinç makinalarında dört hareket kaldırma-indirme ve ileri – geri hareketler kumanda ile kontrol edilir.

döner arabalı monoray vinç

DÖNER ARABALI MONORAY VİNÇ.


Standart olarak yürüyüş yolu NPI profil demirinden yapılan vinç makinalarıdır. Döner arabalı tip NPI demirinin belli bir açı ile döndüğü durumlarda kullanılır.Monoray tahrik grubu bu dönmeyi sağlayacak şekilde tasarlanır.Tahrik redüktörlü tip vinç makinalarında dört hareket kaldırma-indirme ve ileri – geri hareketler kumanda ile kontrol edilir

çift kiriş arabalı vinç

ÇİFT KİRİŞ ARABALI VİNÇ


Çift Kiriş Arabalı tip vinç makinaları ağır işler için tasarlanmış yüksek mukavemetli şasi çelik konstrüksyonu ile muhtelif ölçülerde ve kapasitelerde üretilebilen yüksek standartlara sahiptirler. Vinç makinası araba tahrik gurubu mil-göbek bağlantılı olarak tasarlanmıştır. Araba yaklaşma mesafeleri göz önüne alınarak maksimum yaklaşmayı sağlayacak şekilde dizayn edilirler. Çift kiriş arabalar genel olarak 6 hareket istenen durumlarda tercih edilir. Bu yüzden gezer köprü ile birlikte kullanılırlar.

açık arabalı vinç

AÇIK ARABALI VİNÇ


Ağır Hizmet sınıfı olan açık arabalı tip vinç makinaları yüksek kaldırma kapasiteleri için kullanılmaktadır. En zor çalışma şartlarına uyum sağlayacak şekilde tasarlanır. Çift kirişli arabaların değişik bir tipidir. İsteğe göre tamburları değişik çalışma şartlarına göre yapılabilirler. Tek tamburlu, ikiz tamburlu veya aynı araba üzerinde birbiri ile aynı anda çalışan kanca hareketi için sekronize hareket edecek tipte tamburlar araba üzerinde yerleştirilebilir. Araba tahrik redüktörü mil-göbek sistemi ile kullanılır.

tek kirişli gezer köprülü vinç

TEK KİRİŞLİ GEZER KÖPRÜLÜ VİNÇ


Tek kirişli gezer köprülü vinçler kaldırma yükünün az olduğu ve ray eksen açıklığının çok olmadığı yerlerde tercih edilir. Kirişler kutu kiriş şeklinde olabileceği gibi daha çok NPI profil demirinden yapılır. Vinç kaldırma makinası monoray arabalı tipte kullanılır. 6 hareketin kaldırma-indirme , ileri – geri ve sağa- sola olmak üzere gerekli olduğu vinçlerde kullanılır. Köprüden arabaya elektrik alma sistemi C-profili veya NPI demiri ile veya kısa mesafelerde tel halat çekerek yapılabilir.

çift kirişli gezer köprülü vinç

ÇİFT KİRİŞLİ GEZER KÖPRÜLÜ VİNÇ


Çift kirişli gezer köprülü vinç makinaları, yüksek kaldırma kapasiteleri ve ağır kullanım şartları için ideal çözümdür. 6 hareketin kaldırma-indirme , ileri – geri ve sağa- sola olmak üzere gerekli olduğu yerlerde kullanılır. Güçlü yapısı ve kompakt tasarımı sayesinde diğer kaldırma ekipmanları ile karşılaştırıldığında daha ekonomiklerdir. Köprü açıklığının fazla olduğu yerlerde özelikle tercih edilirler.

alttan askılı köprülü vinç

ALTTAN ASKILI KÖPRÜLÜ VİNÇ


Kirişler kutu kiriş şeklinde olabileceği gibi daha çok NPI profil demirinden yapılır.Kaldırma makinası monoray arabalı tipte kullanılır. 6 hareketin kaldırma-indirme , ileri – geri ve sağa- sola olmak üzere gerekli olduğu yerlerde kullanılır. Köprü başlık takımı bazı durumlarda yükseklikten kazanmak için alttan askılı tip yapılabilir. Örnek olarak küçük imalat atölyelerinde, kalıplar ile çalışan imalathanelerde , malzemelerin depolanmasında gibi bir çok alan sayılabilir.

tek kirişli portal vinç

TEK KİRİŞLİ PORTAL VİNÇ


Tek kirişli olarak dizayn edilebilen portal ve yarı-portal vinç makinaları mevcut bina yapısının gezer köprülü vinç sistemlerine uygun olmadığı veya ilave taşıyıcı çelik konstrüksyonun yer kaybına yol açacağı durumlarda kapalı veya açık sahalarda kurulan kaldırma ve taşıma sistemleridir. Kaldırma yükünün az olduğu durumlarda daha çok tercih sebebidir. Tek tarafa çıkmalı veya her iki tarafa da çıkmalı yapılabilir.

çift kirişli portal vinç

ÇİFT KİRİŞLİ PORTAL VİNÇ


Çift kirişli olarak dizayn edilebilen portal vinç ve yarı-portal vinç makinaları mevcut bina yapısının gezer köprülü vinç sistemlerine uygun olmadığı veya ilave taşıyıcı çelik konstrüksyonun yer kaybına yol açacağı durumlarda kapalı veya açık sahalarda kurulan kaldırma ve taşıma sistemleridir. Kaldırma yükünün fazla olduğu durumlarda tercih edilir. Tek tarafa çıkmalı veya her iki tarafa da çıkmalı yapılabilir.

pergel vinç

PERGEL VİNÇ


Bayrak vinçleri yapısı sayesinde minimum alanda en üst performansa ulaşan, kendi hakimiyet alanında isteklerinize en hassas biçimde cevap verebilme yeteneğine sahip işler için tasarlanmış vinçlerdir. Genellikle dar alanlarda veya bir makinanın etrafında kullanılan özel görev vinçleridir.

yük asansör vinç

YÜK ASANSÖR VİNÇ


Yük asansörleri sabit ayaklı vinç makinası kullanılarak yapılan vinçlerdir. Yukarı ve aşağı olmak üzere iki hareketli olarak kurulurlar. Atölye içi veya dış cepheye kurulan olmak üzere genel olarak iki tipte asansör vinci yapılırlar. Atölye içi olanlar dört adet rayla birlikte makine en üstte olacak şekilde dizayn edilir. Dış cephe asansörler vinçleri de bina dışına iki raylı olarak montaj edilir. Vinç makinası en üste çatıya makine platformu yapılarak monoray olarak asılır. Her katta durak için siwicler vardır.

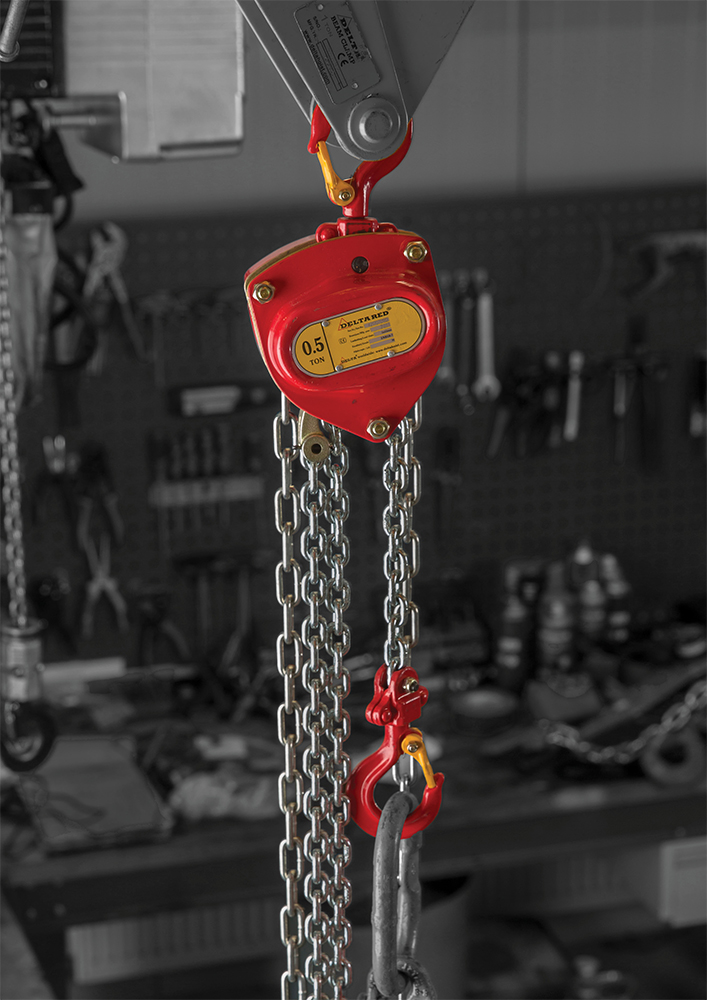

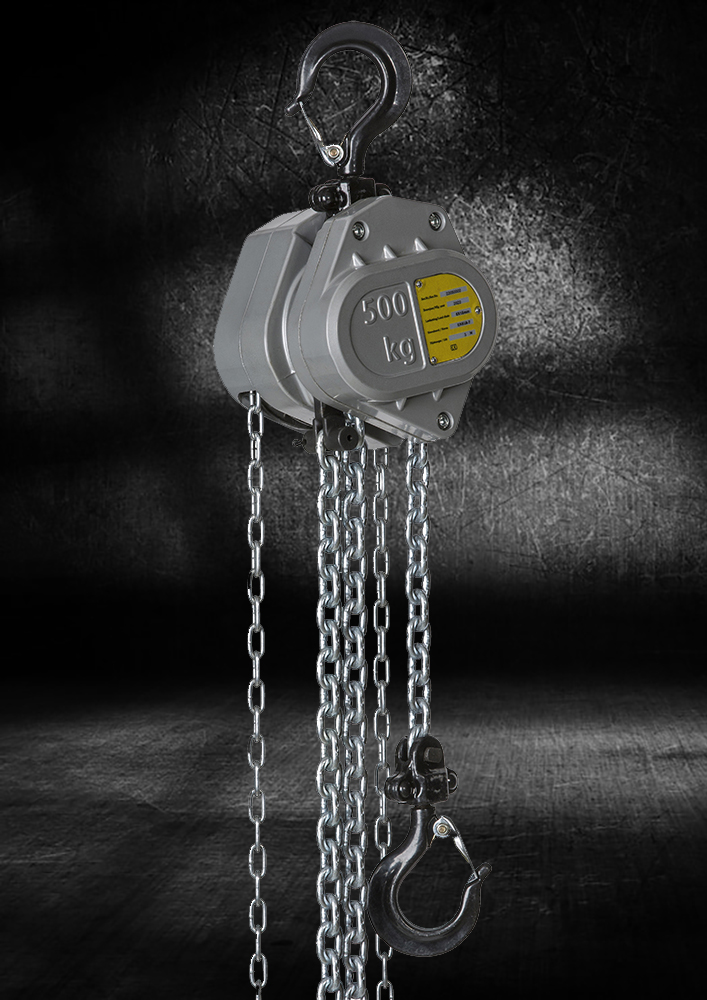

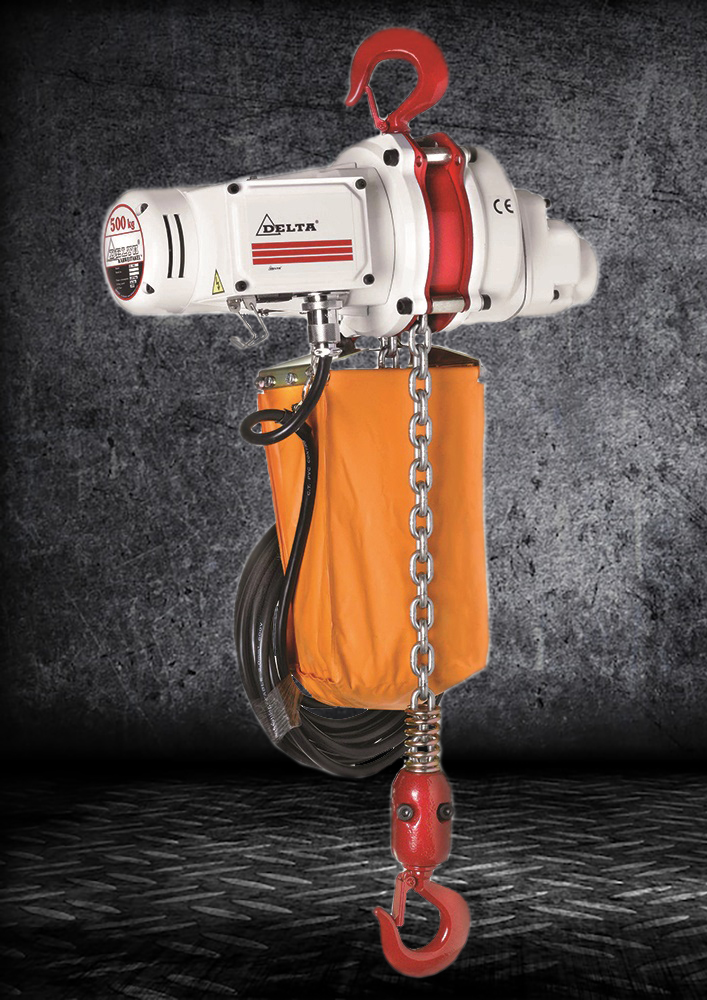

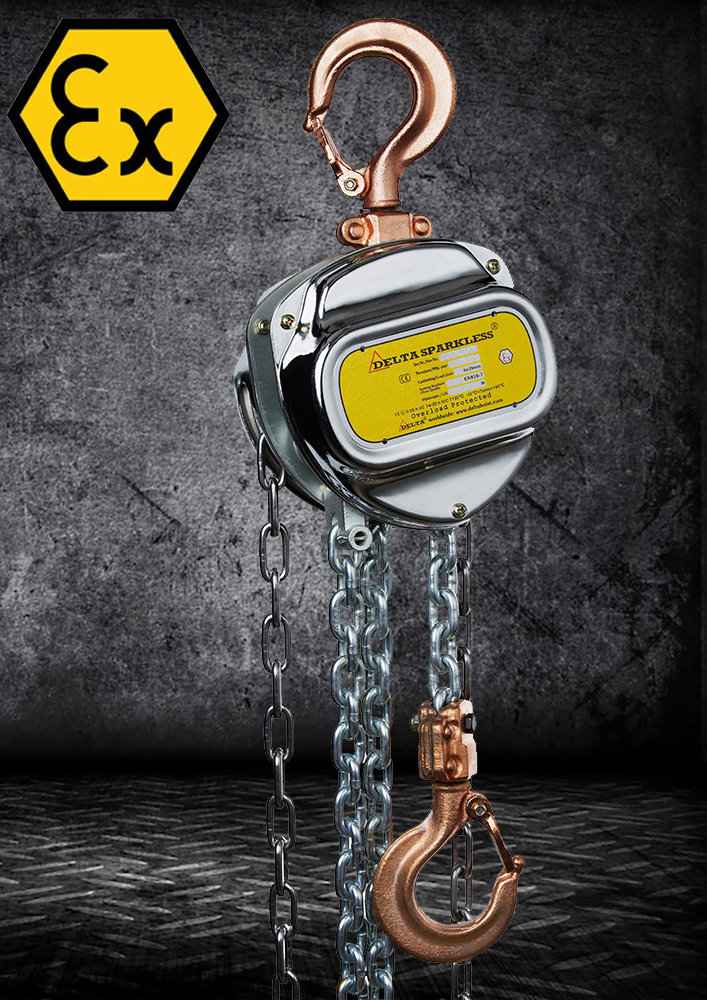

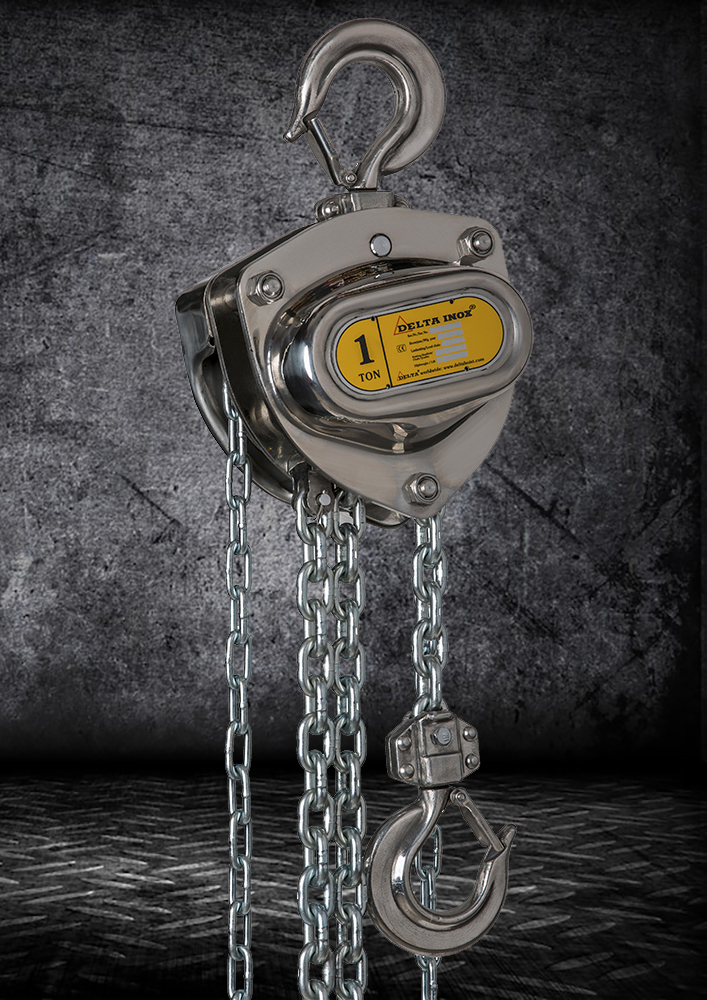

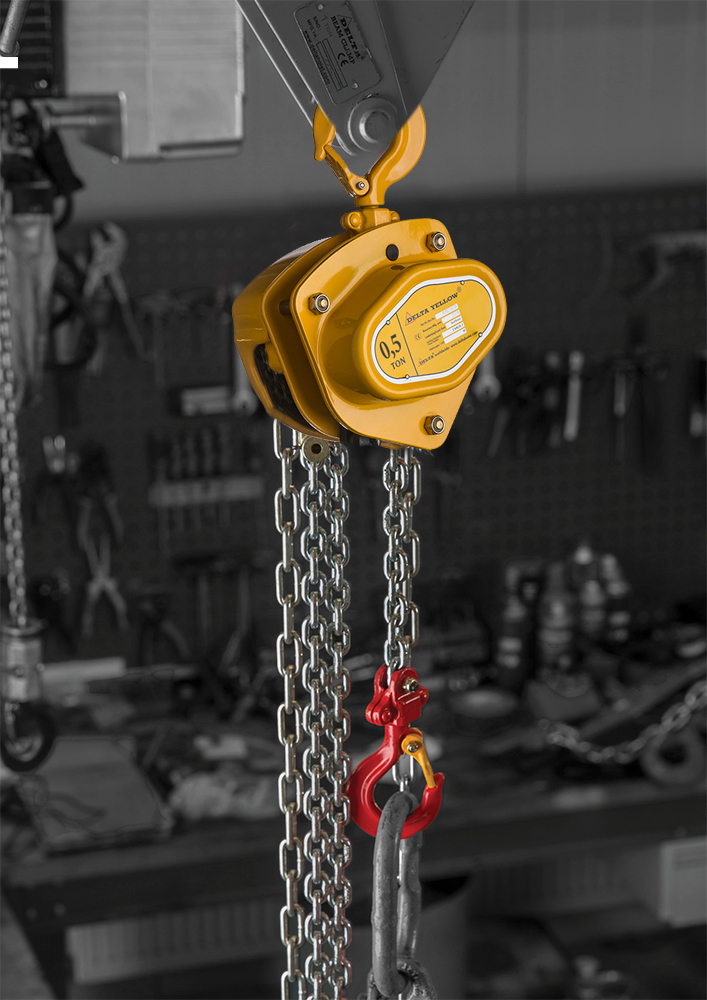

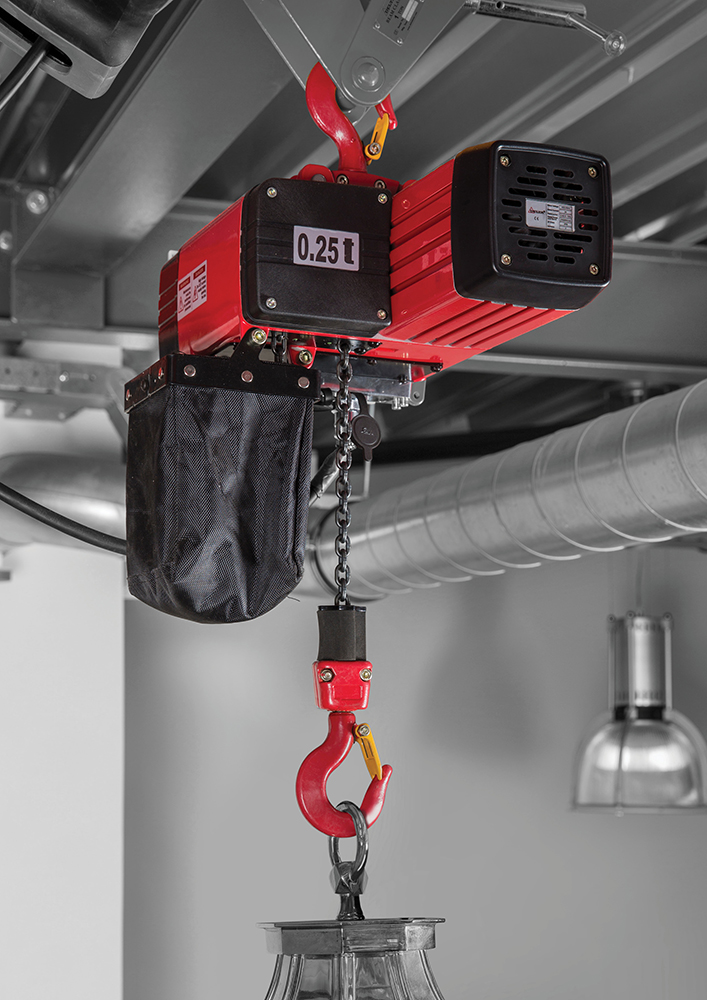

zincirli vinç

ZİNCİRLİ VİNÇ


STANDART MONORAY ARABALI ZİNCİRLİ VİNÇ Monoray arabalı zincirli vinç makinaları yürüyüş yolu NPI demiri üzerinde hareketi tahrik redüktörü ile sağlanan zincirli vinç makinalarıdır. Vinç kaldırma-indirme hareketi zincirli vinç ile yapılır. Vinç ileri-geri hareket tahrik redüktörü ile olan vinç makinalarıdır.
